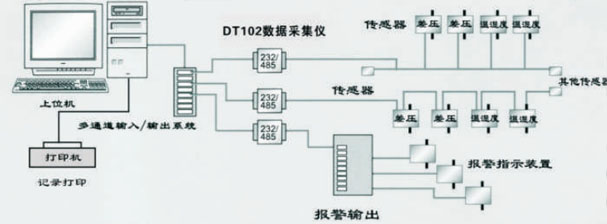

空调机组数据在线监测系统

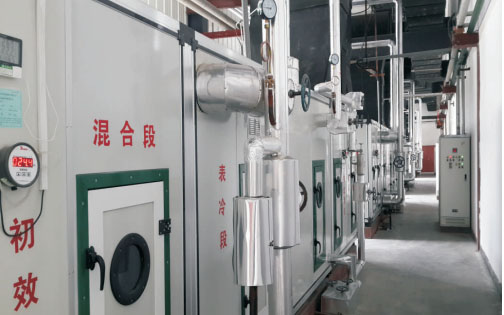

目前国内GMP标准中对药厂空气净化有了详细的标准要求,为了达到空气新风量和药厂洁净度等级标准,其主要靠净化空调调节系统里新风系统和回风管能否正常运行而实现。在这系统中主要有净化空调以及新风机和排风机等部分组成。
净化空调自身已有对其运行状态的报警系统,那么剩余的新风机和排风机就面临着如何监控的问题了。用户往往忽略了对风机运行状态监控,而现在大部分对风机运行状态监控都是通过电器原理监控风机转子是否正常工作,但是遇到扇叶与转子接触不好或扇叶脱落这个状态就无法监控了。其实,我们只要对风机运行时管道内的风压、风速、风量等物理状态的变化进行监控,就完全可以达到对风机运行状态全方位的监控。
1、送风量控制
根据送风管上的风速传感器,监视送风风量的数值变化根据送风管上的风速传感器测定的数值和系统设定参数值进行比较,调节送风机变频器的输出,从而控制风机的转速,从而保证送风量为恒定值。

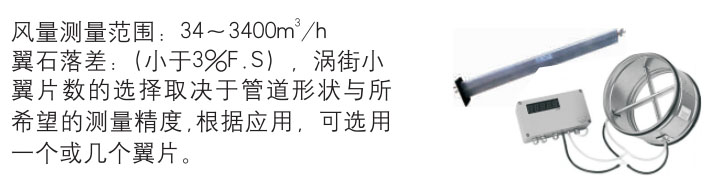

PF风量条是一种简单、可靠的气流测量方法,可用于长方形或圆形管道的风量测量。当风量条正确地安放在气流中,翼片上所产生的差压方根值与管内的风速成正比,从而准确地测量出风量。可广泛用于实验室供风系统,空调系统气流测试台,烟气抽排系统和洁净系统等。

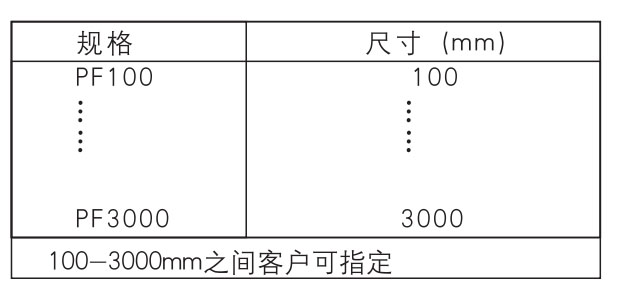

产品选型
2、风机状态监控
对风机前后端压差变化进行监控:气体流向是从高压向低压流动,差压值越大气流速度越快;差压值减小时,其流速相应的也在减小,当差压值为零时,气体就不流动了。排风机正常工作的情况下会在风机前后端形成压差值,风机叶轮转速越快差压值就越大,流速加快;风机叶轮减慢时其前后端压差值就减小,流速也随之减小,当风机时轮停转的时候其前后端压差值为零。
通过对以上数据的分析,我们就可以断定用差压开关就可以达到地风机工作状态的监控。或者也可以通过空调控制柜的二次回路监测风机的运行状态信号。

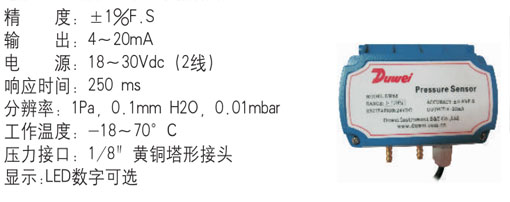

DW68微差压变送器可以迅速测量出空气或非腐蚀气体的压力和差压,最小量程0-25PA,最大量程0-6KPA,标准两线制4-20MA信号输出,零点校正。
产品选型
3、空调机级初效、中效、高效检测过滤器堵塞监测
通过安装压差开关,监测过滤网初、中、高效的两侧压差以及机外余压显示,根据设定值产生阻塞报警信号,提示清洗过滤网,提高过滤效率。压差设定值20-30PA,可调报警范围。

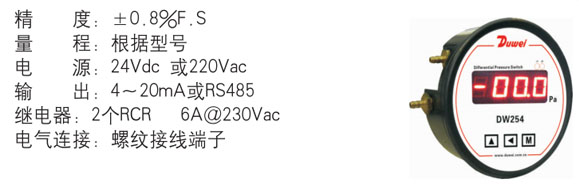

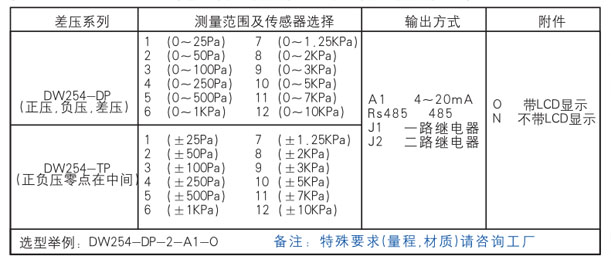

DW254系列微差压变送器
专利的可变电容传感技术,最小量程0~25Pa。这种MEMS传感器拥有超强敏感性以及长期稳定性。壁挂和嵌入式安装可选,符合洁净室、手术室等超净环境的GMP标准。产品美观大方,拥有两路继电器信号输出,可以任意设定报警值,MODBUS485信号输出,方便组网,蜂鸣器报警可选。
4、温湿度控制
根据送风管上的温度传感器,监视送风温度的数值变化。根据回风管上的温度传感器,监视回风温度的数值变化通过安装在回风管上的风管温度传感器测定的数值和系统设定温度参数值进行比较控制调节阀开度从而调节加热器的蒸汽流量以达到调节温度的功能,以保证控制区域内温度的要求,同时节约能源。
根据送风管上的湿度传感器,监视送风湿度的数值变化。根据回风管上的湿度传感器,监视回风湿度的变化通过安装在回风管上的风管湿度测定的数值和系统设定参数值进行比较控制蒸汽加湿调节阀的开度,以达到调节湿度的功能,以保证控制区域内湿度的要求,同时节约能源。

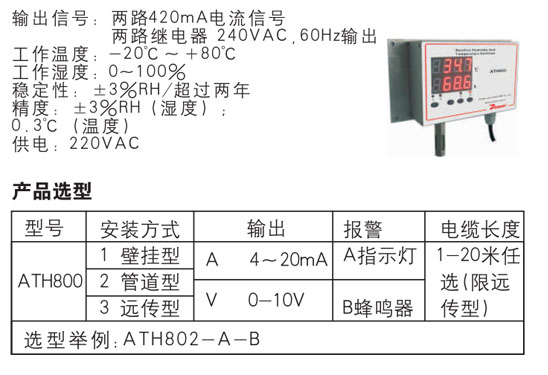

ATH800温湿度显示控制器
ATH800系列智能型温湿度变送器是暖通空调及工业现场温湿度测量理想产品,所采用的瑞士高品质数字温湿度传感器克服传统温湿度变送器精度底,一致性差等缺点,智能的计算机设定量程和仪表自带的拨码开关设定量程极大方便了用户使用,是计算机技术与仪表的完美结合。仪表自带继电器信号输出,通过面板按键可将仪表配置的4个继电器自由分配,实现对温湿度进行上下限报警并控制,可选择蜂鸣器报警。
湿 度
量 程:0-100%RH
分辨率:0.1%RH
精 度:±2.8 %F.S(20-85%RH)
介质类型:空气或中性气体
温 度
量 程:0-50℃,-50-50℃,-20-80℃, 0-100℃
精 度:温度±0.4 ℃ (5-80℃)
分辨率:0.1℃
介质类型:空气或中性气体
继电器
工作电源:AC85-220V DC85-360V

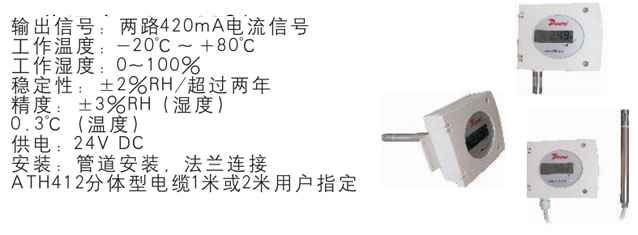

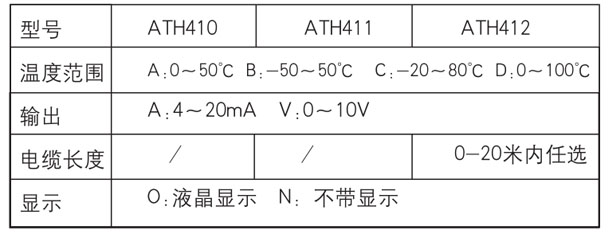

ATH411、412系列管道分体型温湿度变送器
应用于空调机新风温湿度指示(新风管上安装)、空调机送风温湿度指示(送风管上安装)、空调机回风温湿度指示(回风管上安装)
产品选型
